一、前言
離心風機在使 用過程 中都會出現密封問題, 因此設計新型可 靠的風機軸封是 十分必要的。 我 廠研制成功 了 FW 型防 腐蝕、 耐高溫 的 離心 通鳳機 系列 產 品, 于1990 年n 月通過 了省 級鑒 定。 實際運 行考核證 明: 該風機密封結構 簡單, 設 計合理 , 泄漏量小于萬分之一。
二、 密封結構

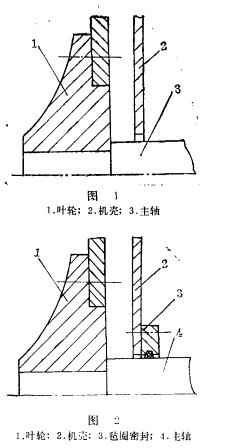

圖 l 、 2 示出了我 國目前離心風機上采用 的軸端 密封的主 要結構 , 其中前者主要用于 4 一72 等系列的 中、 低壓 離心風機 , 后者用于 9 一19 、 9 一26 等系列的高 壓 離 心 風機。 實際 上, 中、 低壓風機完全 依靠間隙 來密封, 氣體 直接通 過軸與機殼的 間隙向大氣中泄漏, 為了 減少泄 漏量, 就需要盡量 減小 間隙。 高壓風 機 氣體密 封壓差 高達 1 6 kPa 左右, 單 靠間隙密 封已不能 滿足要 求, 故采 用了氈 圈密封。 這 種 密封在安裝時容 易損壞 , 運 轉時 易磨損, 密封 效果很差 。 上述 兩種密 封只能減少但不能杜絕氣體泄 漏, 要 完全避免風機輸送 的有毒氣休、 易然 、 易爆氣體 或稀 有氣體泄 漏到大氣 中, 就需要 采 用新型 的密封。 圖 3 為 Fw 系列風 機上采 用的 新 型 軸端 密封結構 示意 圖。 它 由以下 3 種 結構的密封組 成。 1 . 迷宮 密封 共設置 了三 道迷宮密 封, 前 兩道位于風 機 葉輪輪 毅處, 后 一道置于 軸端處。 考慮到風 機
批量生產中要 求密封結構簡單 、 便于裝 配 , 所 有迷 宮密封均選 用直通形。 迷宮密封是一種最 簡單的密封 , 由于不與葉 輪、 軸等 旋 轉 件 接 觸 , 因而可 用于任意轉速 的風機 , 這種密封不 需要潤滑 , 因而無 論低 、 高 溫 , 低 、 .佰壓均可 使用 。 風 機 出 口氣體壓 力較高 , 泄漏 氣體經 過第 一道 迷宮密封時 , 由于節流 和膨脹 , 廣 C體 產生 一定的壓降 , 泄 漏氣體經 過第二 、 幾二道 迷宮密 封前需轉 向18 0 “ , 更增大 了氣體 壓降, 經過 三 道迷 宮密封 的多次 節流, 氣 冰的 壓力降到接近大氣壓。 這種迷宮密封既不同于普通 的直通 形迷 宮 密封 , 也不同于 階梯形迷 宮密封 , 其巧妙之處 在于盡量 增加泄 漏氣體的 拐彎轉向, 使之產生 大壓降 , 從而減小泄漏量。
.jpg)
.jpg)
2 . 抽氣密封 迷宮密封也不能 完全制止泄漏, 為了阻止 腐蝕性氣體或有毒氣體向外泄漏, 必須 采用 絕 對密封的軸封。 FW 系列鳳 機在第三道迷宮密封后增加了抽氣密封 。 該密封使用吸管將泄漏 至第三道迷 宮密封后的微量氣體引人到 風機進 口 。 通常, 抽氣式密封需要加一 個弓 !射器 , 而 本處只是利用風機進 口產生的負壓來抽取泄漏 的氣流 。 經數百臺風機使用證明, 這種抽氣密 封很 有效。 3 . 氈圈密封 軸 端部設置了兩道氈 圈密封。 主 要起下列 作 用: (1 ) 風機 運行時 , 抽 氣 密 封 腔處為負 壓 , 氈 圈密封主要 是阻止 大氣向系 統內泄漏。 (2 ) 風機停用時 , 抽氣密 封 腔 處 為正 壓 , 氈圈密封阻 止 系 統 內 氣 體 向 大氣 中泄漏。
三、 結束語
FW 系列風機上采用的軸端密封實際上是 集迷 宮密封 、 抽氣密封與 氈圈密封為一體的組 合式密封 。 該密封結構簡單 , 安裝 、 維護非常 方便, 基本上解決了風機的泄漏 問題, 取得 了 較好的使用效果。
